您现在的位置：产品系列--沟槽式紧急关闭阀
一、结构及用途
该阀用于生活供水和消防供水并联供水系统中，正常情况供生活用水，当火灾发生或消防用水时，阀门自动关闭生活用水，确保足够的消防用水。当消防停止用水时压力减少，阀门自动恢复生活用水，该阀使用系统无须另设专门的消防单独供水管网，大大地节省了工程建设成本和日常的用水量。该阀控制灵敏、安全可靠、调试简单、使用寿命长。

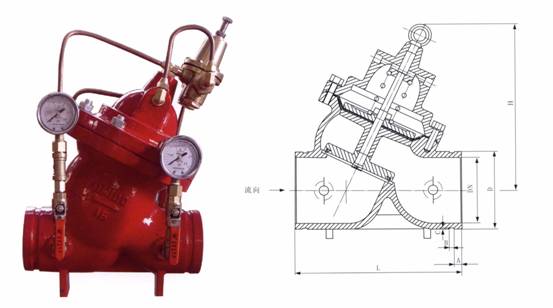

二、主要外形及连接尺寸
PN16/25
|
公称通径 DN(mm) |
D |
L |
A |
B |
C |
F |
H |
|
50 |
57 |
185 |
14.5 |
9.5 |
2.2 |
250 |
300 |
|
60 |
|||||||
|
65 |
76 |
200 |
14.5 |
9.5 |
2.2 |
300 |
320 |
|
80 |
89 |
225 |
14.5 |
9.5 |
2.2 |
315 |
350 |
|
100 |
108 |
305 |
16 |
9.5 |
2.2 |
340 |
365 |
|
114 |
|||||||
|
150 |
159 |
350 |
16 |
9.5 |
2.2 |
400 |
425 |
|
165 |
|||||||
|
168 |
|||||||
|
200 |
219 |
445 |
19 |
13 |
2.5 |
470 |
480 |
|
250 |
273 |
540 |
19 |
13 |
2.5 |
520 |
530 |
|
300 |
325 |
600 |
19 |
13 |
3.3 |
620 |
625 |
|
350 |
377 |
650 |
25 |
13 |
3.3 |
700 |
680 |
|
400 |
426 |
700 |
25 |
13 |
5.5 |
780 |
760 |
|
450 |
480 |
750 |
25 |
13 |
5.5 |
850 |
810 |
|
500 |
530 |
800 |
25 |
13 |
5.5 |
930 |
900 |
|
600 |
630 |
900 |
25 |
13 |
5.5 |
1100 |
1050 |
