一、概述
反冲洗型过滤器是一个能使用低质水进行了工业冷却的过滤器;同时也可用于其他需要过滤的工艺过程,它具有反向冲洗排除杂质功能
,一般安装在换热器其他执行结构的前面,定期冲洗排除杂质。
二、特点
1、反冲洗型过滤器在全流量下能正常工作,即保持高速流量,又具有降低压力,避免了由于流速低而造成的表面污渍。
2、直接安装在管网系统上,节省空间。
3、自动冲洗排污,不需要安装旁通路,拆卸排污。
三、技术参数
公称压力PN(MPa) |
1.0 |
1.6 |
2.5 |
试验压力Test pressure(Mpa) |
1.5 |
2.4 |
3.75 |
阀体材质Body material |
WCB 1Cr18Ni9Ti |
||
配件材质Materials of accessories |
0cr18Ni9Ti |
||
适用温度Suitable temperature |
≤225℃ |
四、工作原理
在正常情况下,转向阀开启,水流经过滤网过滤后,由出品排出,当排污阀门开启后,通过过滤网液体总流量增加,流速增大,冲动了粘在过滤网管壁上的杂质,杂质由排污品排出。当转向阀关闭,排污阀开启时,水流被迫从过滤网的进口段网孔进入
过滤网外侧,大部份从出口流出,一部份又从过滤网外部经杂质收集段网孔进入过滤网内部,对过滤网产生了反冲洗,达到从过滤网外部冲洗粘附在网孔上杂质的效果,杂质仍通过排污口排出。

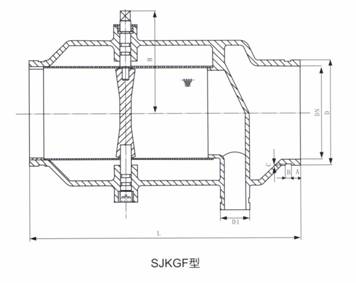

五、主要外彩及连接尺寸
PN16/25
公称通径 DN(mm) |
D |
L |
A |
B |
C |
D1 |
H |
50 |
57 |
200 |
14.5 |
9.5 |
2.2 |
M3/4“ |
185 |
60 |
|||||||
65 |
76 |
215 |
14.5 |
9.5 |
2.2 |
M3/4“ |
195 |
80 |
89 |
240 |
14.5 |
9.5 |
2.2 |
M1” |
215 |
100 |
108 |
280 |
16 |
9.5 |
2.2 |
M1¼” |
250 |
114 |
|||||||
150 |
159 |
380 |
16 |
9.5 |
2.2 |
Ф60 |
340 |
165 |
|||||||
168 |
|||||||
200 |
219 |
450 |
19 |
13 |
2.5 |
Ф60 |
405 |
250 |
273 |
530 |
19 |
13 |
2.5 |
Ф76 |
480 |
300 |
325 |
620 |
19 |
13 |
3.3 |
Ф76 |
550 |
350 |
377 |
700 |
19 |
13 |
3. |
Ф76 |
630 |
400 |
426 |
800 |
25 |
13 |
5.5 |
Ф89 |
720 |
450 |
480 |
850 |
25 |
13 |
5.5 |
Ф89 |
760 |
500 |
530 |
970 |
25 |
13 |
5.5 |
Ф114 |
870 |
600 |
630 |
1200 |
25 |
13 |
5.5 |
Ф114 |
1100 |
