您现在的位置：产品系列--沟槽式隔膜雨淋阀
一、概述
阀由主阀，水力警铃，压力开关，手动球阀，电磁阀，三通球阀，针阀及控制管路等组成。配以开式喷头、水幕喷头、闭式喷头及火灾报警控制系统即可组成相应的水喷雾灭火系统。具有结构简单、操作容易、安全可靠、安装维护方便等到特点。失火时，该阀开启，系统开式喷头一齐自动喷水灭火，不仅可以扑灭火处火源，而且可以同时自动向整个被保护的面积上喷水，从而防止火灾的蔓延和扩大。适用于易结冰或需重点保护的火灾危险性大的建筑物和场地。
二、结构及用途
该阀采用隔膜将主阀分为上下两腔，上腔为控制腔。利用上下腔面积差产生水压力实现主阀密封。未失火时，
三通球阀手柄向下，针阀、检修球阀、末端球阀为开启状态，电磁阀、手动球阀、排放球阀为开闭状态，压力表1为进口压力，压力表2为0。此时主阀为关闭状态。失火时，有三种控制方式控制主阀开启灭火。主阀开启后，压力进入压力开关和水力警铃，水力警铃发出警声；压力开关向控制中心发出信号或开启消防泵，隔膜雨淋阀具有防复位结构，主阀开启10%后防复位装置自动启动，防止由于误操作而使主阀回位。灭火后，切断传动管网，关闭电磁阀、手动球阀和末端球阀即可关闭主阀。
结构合理、美观：雨淋阀控制管线选用优质铜管，合理配置控制元件，使控制阀门简单，明了。
控制、操作方便面、可靠：三种控制方式确保主阀开启，且三种控制方式中任一种控制方式均能开启主阀。
内置防复位装置：防复位装置内置简化了控制配管。防复位装置的启动由主阀自动控制，复位操作简单。

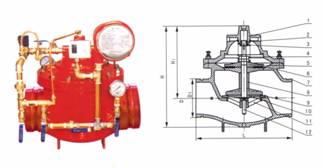

| 三、结构型式
|
 |
编号
No.
|
零件名称
Part
|
材质
Material
|
编号
No.
|
零件名称
Part
|
材质
Material
|
编号
No.
|
零件名称
Part
|
材质
Material
|
1
|
阀盖
Bonnet
|
铸铁、球墨铸铁
Cast-iron、
Ductalloy
|
5
|
膜片压板
Pressboard
of diaphragm
|
青铜
Bronze
|
9
|
○型圈
○-ring
|
橡胶(BUNA-N)
(BUNA-N)
|
2
|
○型圈
○-ring
|
橡胶(BUNA-N)
橡胶(BUNA—N)
|
6
|
膜片
Diaphragm
|
尼龙强化橡胶
Nylonze
|
10
|
○型圈压板
Pressboard
0f ○-ring
|
青铜
Bronze
|
3
|
轴套
Muff
|
青铜
Brorlze
|
7
|
阀体
Body
|
铸铁、球圣铸铁
Cast-iron、
Ductalloy
|
11
|
阀座
Seatring
|
青铜
Bronze
|
4
|
弹簧
Spring
|
0Cr18Ni9
|
8
|
阀盘
Disc
|
青铜
Bronze
|
12
|
轴
Shaft
|
0cr18Ni9
|
五、主要外形及连接尺寸
PN16／25
|
公称通径 DN(mm) |
D |
L |
A |
B |
C |
F |
H |
|
80 |
89 |
225 |
14.5 |
9.5 |
2.2 |
315 |
225 |
|
100 |
108 |
305 |
16 |
9.5 |
2.2 |
340 |
275 |
|
114 |
|||||||
|
150 |
159 |
350 |
16 |
9.5 |
2.2 |
400 |
355 |
|
165 |
|||||||
|
168 |
|||||||
|
200 |
219 |
445 |
19 |
13 |
2.5 |
470 |
415 |
|
250 |
273 |
540 |
19 |
13 |
2.5 |
520 |
485 |
|
300 |
325 |
600 |
19 |
13 |
3.3 |
620 |
555 |
